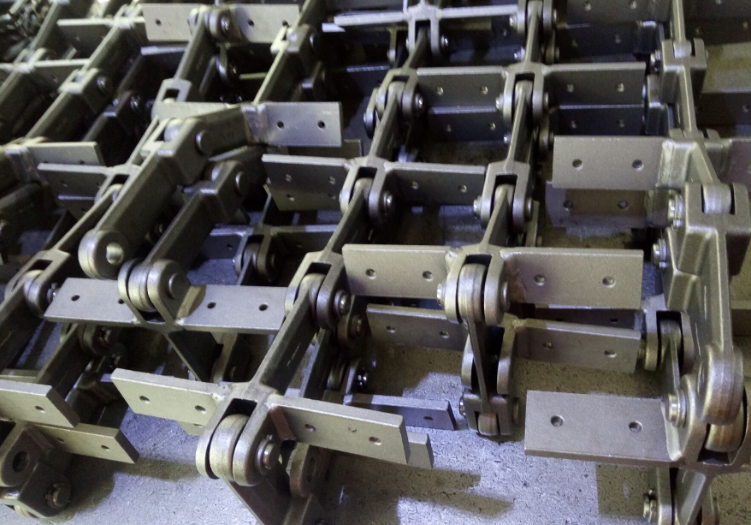

FSchaberkette geformt besteht aus den in den Abstreifer integrierten Kettenlaschen oder der Kombination aus in den Abstreifer integrierten Kettenlaschen und Schleppkettenlaschen. Alle seine Verbindungsplatten sind geschmiedet. Die Stifte aus legiertem Stahl werden einer integralen Wärmebehandlung oder einer Hochfrequenz-Induktionserwärmung unterzogen, um die Oberflächenhärte zu erhöhen. Um die zur Verfügung zu stellen geschmiedete Kette Mit höherer Verschleißfestigkeit werden alle Verbindungsplatten aus legiertem Stahl wärmebehandelt oder oberflächenkarburiert.
Unsere geschmiedete Abstreiferkette ist ein Ideal Förderungskette zur Verwendung in eingebetteten Kratzförderern. Darüber hinaus hat es auch eine breite Palette von Anwendungen in Branchen wie der Getreideverarbeitung, Bergbaumaschinen, Stahlerzeugung und Energieerzeugung gefunden.
 |  |
| Kettennummer | Abstand P (mm) | Stiftdurchmesser d2 (mm) | Höhe der Seitenleiste h1 (mm) | Dicke der Seitenleiste | Abmessung des Abstreifers | Zugfestigkeit Q (min) (KN) | |||||
| b1 (mm) | b2 (mm) | L1 (mm) | L2 (mm) | h2 (mm) | α (°) | T (mm) | |||||
| YD640A | 142 | 23 | 48 | 42 | 18 | 300 | 48 | 75 | 14 | 230.0 | |
| YD640C | 142 | 25 | 50 | 54 | 22 | 80 | 590 | 50 | 90 | 14 | 262.4 |
| YD640D | 142 | 25 | 50 | 54 | 22 | 90 | 590 | 82 | 90 | 14 | 262.4 |
| YD200 | 150 | 18 | 40 | 38 | 16 | 177 | 40 | 75 | 8 | 162.0 | |
| YD310 | 200 | 20 | 46 | 44 | 20 | 280 | 46 | 75 | 12 | 162.0 | |
| P | d1 (mm) | b1 (mm) | b2 (mm) | b3 (mm) | f (mm) | L (mm) |
| 142 | 25 | 19 | 43 | 12.2 | 35 | 69 |
| P | d1 (mm) | b1 (mm) | b2 (mm) | b3 (mm) | L (mm) |
| 142 | 25 | 29 | 62 | 15 | 82 |
P | d1 (mm) | h (mm) | b1 (mm) | b2 (mm) | b3 (mm) | f (mm) | L (mm) |
200 | 25 | 50 | 24 | 58 | 17 | 38 | 75 |
P | d1 (mm) | h (mm) | b1 (mm) | b2 (mm) | b3 (mm) | f (mm) | L (mm) |
200 | 32 | 64 | 23 | 50 | 15 | 66 | 75 |
